MDT962B-2A compatible LCD display 9 inch for E64 M64 M300 CNC system CRT

MDT962B-2A kompatibles LCD-Display 9 Zoll für E64 M64 M300 CNC-System CRT-Monitor

MDT962B-2ACRT Monitore, für 9-Zoll-Single-Amber CRT-Monitore, Mitsubishi CNC-Systemcommonly in der M3 M310 E60 M64 M64S C64 im System verwendet.



MitsubishiMDT962B-2A, Mitsubishi M64 E60 CNC Werkzeugmaschinen Anzeige Systemparameter:

1, CRT (Kathodenstrahlröhre) Größe 9-Zoll-, 90-Grad-Betrachtungswinkel, Halsdurchmesser 20mm, Farbe: gelb-Beweis Standard: T-Band Standard

2, der Signaleingang: analoges Videosignal (n) 0 - 2.3V, die horizontale Linie stepwaysync, TTL digitales Signal (positive Polarität), Feldschritt Annäherung verticalsync, TTL digitales Signal (positive Polarität)

3, Abtastfrequenz: Zeilenfrequenz H = 24 Khz, Feldfrequenz V = 50,5Hz

4, die Video-Display-Größe: horizontal 160 mm +/- 3 mm, vertikal 110 mm +/- 3 mm

5. Power: AC100-230V (50 / 60Hz)

6, der Signaleingang: VIA Standard 10 PIN EDGE-Anschluss


Original MDT962B-2A CRT überwacht wie folgt:

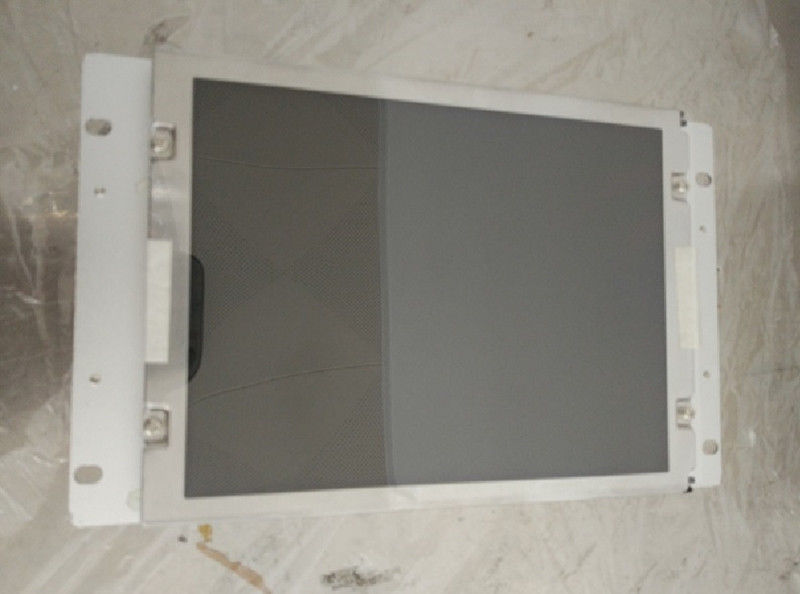

Das Ersatz-LCD-Display wie folgt:

Heiß zu installieren:
Anzeigetest:
