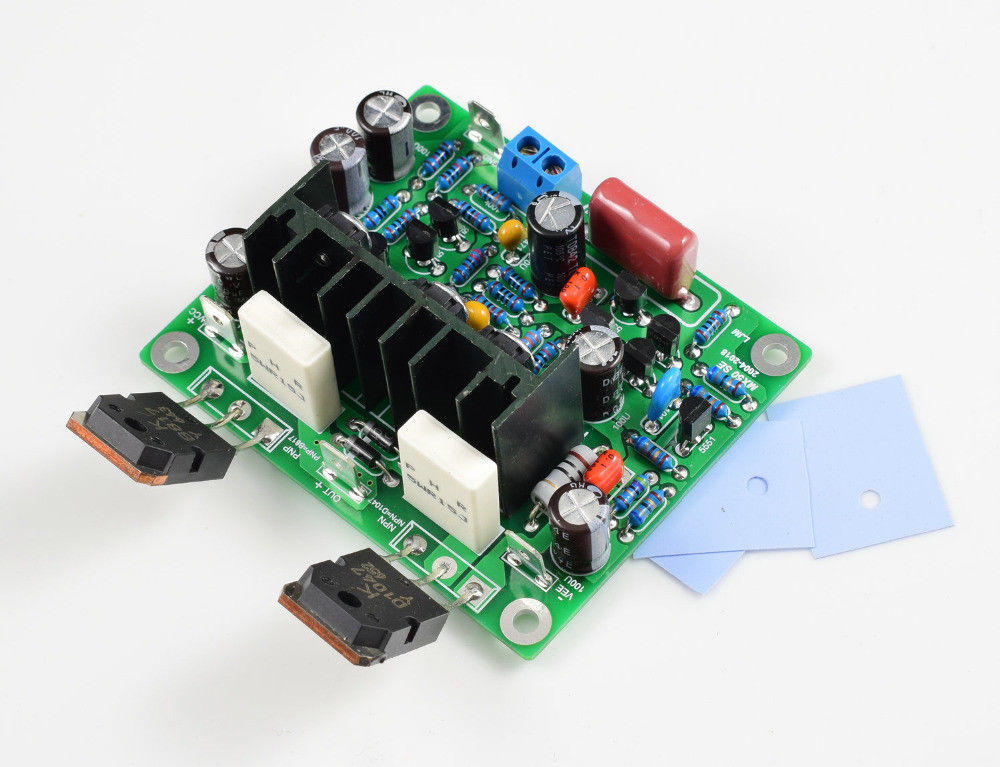

2017 neue DIY KITS 2PCS MX50 SE 100WX2 Dual Kanäle Stereo Audio Power verstärker

2017 neue DIY KITS 2PCS MX50 SE 100WX2 Dual Kanäle Stereo Audio Power verstärker Bord

ein Jahr Garantie!

Hinweise: Dies ist ein DIY-Kit, Sie müssen es selbst machen.

DEM ARTIKEL LIEGEN KEIN SCHEMA UND EINE ANLEITUNG (die Werte der Komponenten sind auf der Platine markiert).

Die MX50 SE-Version wurde entwickelt, um die neue Version des Klassikers mit Tausenden von Benutzern auf der Grundlage der fünften Ausgabe des MX50 zu verbessern.

Geringere Verzerrung, bessere Kontrolle und Auflösungsvermögen. Eine Single-Ended-Spannungsverstärkerstufe mit einem Differenzeingang und einem dreistufigen invertierten Darlington-Ausgang.

Spezifikation:

Versorgungsspannung: + -15 V bis + -45 V

Ausgangsleistung: 100W8R (+ - 42V)

Spannungsverstärkung: 34-mal

Eingangsempfindlichkeit: 1,2 V 100 W RMS 8 Europa

SNR: Mehr als 98 dB

Verzerrung: <0,009THD 1KHz 1OW

Ruhestrom der Ausgangsstufe pro Kanal IQ ca. 30 mA

Leiterplattenabmessungen: 76 mm * 73 mm

Einbau: 649 669 muss am Kühlerträger montiert werden.

Nach der Installation ist keine Anpassung erforderlich, der Ruhestrom jeder Röhre beträgt etwa 30MA. Diese Version benötigt keine Flugleine. Es genügt, zwei Fagotte in den Kühler einbauen zu lassen.

Paket

Lot (2 Stück) MX50 SE 100WX2 Dual Channels Audio-Leistungsverstärker Board Diy Kits Neue Version
