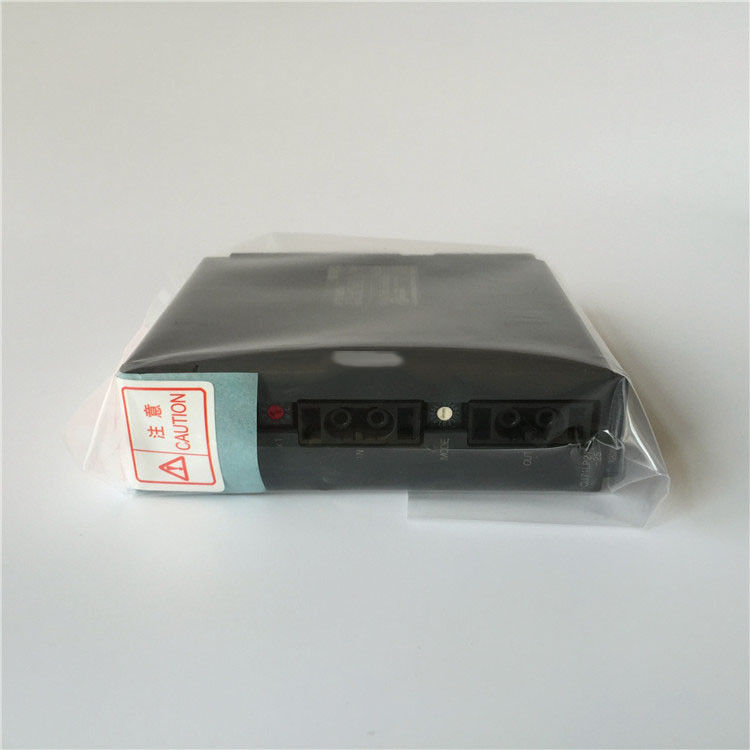

MITSUBISHI A MELSEC-Q-Serie MELSECNET/H-Einheit (QJ71LP21-25)

Produkttyp: MELSECNET/H-Netzwerkmodul (optischer Schleifentyp)

Kommunikationsgeschwindigkeit: 25 Mbit/s / 10 Mbit/s / (auswählbar mit MODE-Schalter)

Anzahl der Stationen pro Netzwerk: 65 Stationen (Remote-Master-Stationen: 1 Remote-I/O-Stationen: 64)

Gesamtstrecke: 30 km

Netzwerkkabel: Glasfaserkabel (vom Benutzer beschafft)

Anwendbare Anschlüsse: 2-adriger optischer Anschlussstecker (vom Benutzer beschafft)

Maximale Anzahl Netzwerke: 239 (Gesamt einschließlich SPS-zu-SPS-Netzwerke)

Übertragungswegformat: Duplex-Schleife

Kommunikationsmethode: Token-Ring

Synchronisationsmethode: Frame-Synchronisation

Codierungsmethode: NRZI-Code (Non Return to Zero Inverted)

Übertragungsformat: HDCL-Standards (Frame-Format)

Fehlerkontrolle: CRC (X16 + X12 + X5 + 1) und Wiederholung nach Zeitüberschreitung

Anzahl belegt: E/A-Punkte 32 Punkte (Intelligentes Funktionsmodul: 32 Punkte)

5V DC interner Stromverbrauch: 0,55A

Außenmaße: 9,8 (H) x 2,74 (B) x 9 (T) [cm]

Gewicht: 0,11 kg

Versandgewicht: 1 kg
