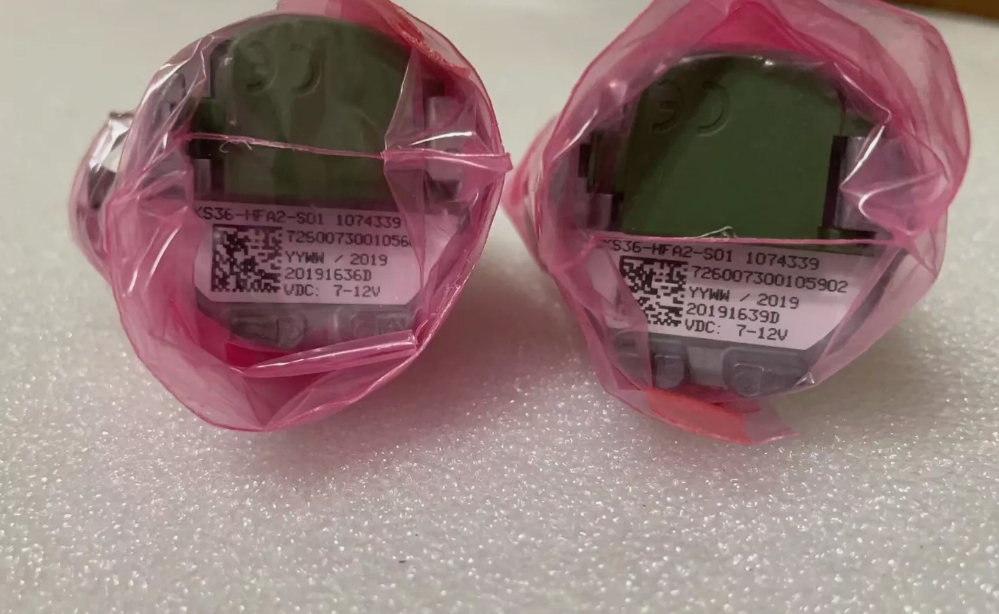

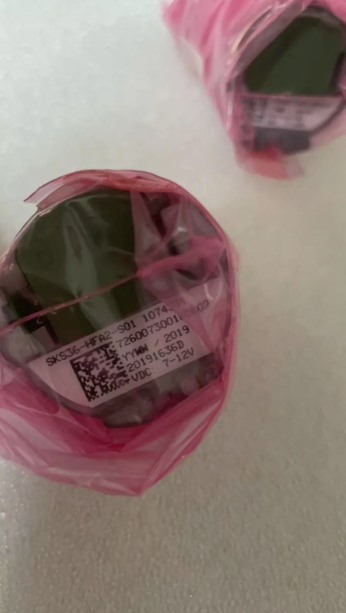

Neu Sick SKS36-HFA2-S01 SKS/SKM36 MOTOR FEEDBACK SYSTEME Encoder SKS36 HFA2 S01

Leistung

Sinus-/Cosinusperioden pro Umdrehung 128

Anzahl der absolut erfassbaren Umdrehungen

1

Gesamtzahl der Schritte 4.096

Messschritt 2,5″ Zur Interpolation der Sinus-/Cosinussignale mit z. B. B. 12 Bit

Integrale Nichtlinearität ± 80 ″, Fehlergrenzen bei der Auswertung der Sinus-/Cosinusperiode

Differentiale Nichtlinearität ± 40 ″, Nichtlinearität innerhalb einer Sinus-/Cosinusperiode

Betriebsdrehzahl ≤ 12.000 min⁻¹, bis zu der die absolute Position zuverlässig ermittelt werden kann

Verfügbarer Speicherbereich 1.792 Byte

Systemgenauigkeit ± 120 ″

Schnittstellen

Codeart für den Absolutwert Binär

Codefolge Zunehmend, bei Drehung der Welle Bei Drehung im Uhrzeigersinn, Blickrichtung „A“ (siehe Maßzeichnung), Bei Drehung der Welle im Uhrzeigersinn, Blickrichtung „A“ (siehe Maßzeichnung)

Kommunikationsschnittstelle HIPERFACE®

Elektrische Daten

Anschlussart Stecker, 8-polig, radial

neu 1 Jahr Garantie
